LED技术(microled的技术最强是哪家)

• LED技术，microled的技术最强是哪家？
• LED显示屏GOB封装技术是什么？
• miniled采用了什么技术原理呢？
• led显示技术？
• 硅基黄光led技术能干什么？

该材料不仅具备超高的透明性能，同时还拥有超强的导热性。使GOB小间距可适应任何恶劣的环境，实现真正的防潮、防水、防尘、防撞击、抗UV等特点。

LED技术，microled的技术最强是哪家？

microled的技术最强是利亚德光电股份有限公司，该公司位于北京中关村产业园

LED显示屏GOB封装技术是什么？

GOB封装技术是采用了一种国内最先进的透明材料，对基板及其LED封装单元进行封装，形成有效的保护。

该材料不仅具备超高的透明性能，同时还拥有超强的导热性。使GOB小间距可适应任何恶劣的环境，实现真正的防潮、防水、防尘、防撞击、抗UV等特点。

GOB显示屏产品一般在产品装配好后，在灌胶前，老化72小时，对灯进行检测。灌胶后，再老化24小时，再次确认产品质量.

miniled采用了什么技术原理呢？

miniled背光技术通常采用蓝色芯片搭配转色材料实现白色背光，再结合液晶面板实现画面显示。miniled背光具有局域调光技术，能够通过精细分区，对整体画面进行动态调光，从而实现高动态对比度。应用场景包括可穿戴显示设备、电视、车载显示、电竞和笔电显示等场景。以电视应用为例，相较于传统背光LCD，采用miniled背光技术的LCD在动态对比度和亮度上的表现更佳，且具有轻薄、高画质、低功耗和节能等优势，很大程度上提升了LCD的性能。此外，Mini LED背光可搭配柔性基板实现曲面显示和轻薄设计，更增添了其应用的灵活性。

目前在mini led领域，TCL mini led TV产品在全球市场占有90%的市场，并且规划未来三年内在大尺寸中TCL mini led的销售渗透率超过60%。

现在代表TCL mini led最高水准的电视就是X12 8K Mini LED领曜智屏，其具备市售电视中最高参数水平。

因为搭载96000颗mini LED芯片，X12拥有3000nits的峰值亮度，以及1000万：1的对比度，这种硬件条件下，TCL X12智屏能将夜空中纯粹的黑、极致的光和完美的流星细节都展现得淋漓尽致。

X12 8K Mini LED领曜智屏也是一款全程8K的电视，拥有 3300 万像素的8K大屏，8K接口、8K芯片、8K算法，再加上双120Hz的配置，不仅能看到超高清的8K画面，还能体验不卡顿、无残影的流畅画面，特别适合用来观看体育赛事，好莱坞大片，或者进行游戏竞技。

为了还原夏日虫鸣、海浪飘摇，车水马龙更或者是枪炮轰鸣，赛车咆哮，赛场欢呼，X12配置了安桥5.1.2的Hi-Fi音响，具有8声道25发声单元160W的输出功率，高音上的去，低音沉的住，人生更清晰。

大尺寸、高亮度是MiniLED的发展方向，也是TCL电视产品如今主攻的方向在TCL的努力下，MiniLED成本也有望加速下降。

led显示技术？

Micro LED技术原理？

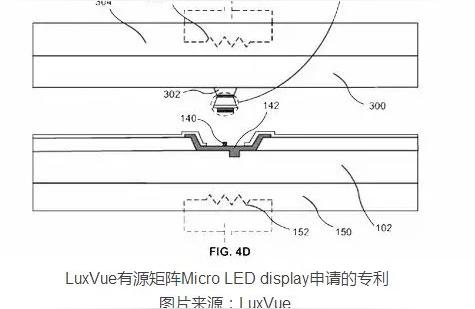

Micro LED技术，就是将LED微缩化、矩阵化，尺寸仅在1-10μm等级左右。它是在一个芯片上集成的高密度微小尺寸的LED阵列，每一个像素可定址、单独驱动点亮，将像素点距离从毫米级降低至微米级

Micro LED相较于LED小到1/100。小间距LED显示屏由RGB三色芯片组成一个灯珠，灯珠经封装后安插在显示屏上。封装灯珠除了芯片外，其他封装材料包括支架、硅胶、固晶胶等，很占空间。目前最小的小间距LED灯珠尺寸在0.5 mmx0.5 mm。而Micro LED单个显示单元直接是微米等级的LED阵列，无需对单个显示单元进行封装，而是对整个模组进行封装，故其单个显示单元大小已经可以做到微米级，Micro LED微米级别的像素间距使其可以轻松胜任从中小尺寸显示到中大尺寸显示等各个应用场景

硅基黄光led技术能干什么？

碳基黄光LED技术可以用来制作转向灯、交通信号灯的黄灯以及抢险车灯
